加气混凝土设备

加气混凝土设备系列:年产2-30万立方加气混凝土生产线成套设备

  我公司长期以来与各大科研单位合作,中国建材西安墙体材料研究设计院重点开发创新,以加气混凝土成套设备为主导产品。加气混凝土设备制作加气混凝土,是一种新型的建筑材料,主要有砌块和板材两类,可利用不同配方、工艺制作承重墙砌块、非承重墙砌块和保温砌块,板材分为屋面保温板、保温楼板和保温墙板。
  公司始终贯彻“质量为本创瑞光基业,顾客至上信誉为天”的质量方针和“服务至上,诚信志远”的营销服务理念,提供成套设备和先进独特的生产工艺,赢得用户好评。产品遍及全国各地并远销东南亚、非洲等国家。

一、加气混凝土的发展和产品特点

  加气混凝土作为墙体材料革新与建筑节能的重要组成部分,是一种经过多年应用,实践证明的一种替代粘土砖的理想墙体材料,它在各种墙体材料中具有较强的竞争力。国家在《十一五规划》中明确提出:“发展加气混凝土板材和年产10-20万立方米加气混凝土砌块生产线,蒸压养护,机械切割。”由于墙体改革的需要和加气混凝土制品所具有的优点,加气混凝土将是近十年中大力发展的一种新型轻质建筑材料。
  加气混凝土具有质量轻、保温性能好,吸音效果好,且具有一定的强度和可加工等优点,作为围护结构的填充和保温材料,被广泛地应用于建筑中,受到世界各国的普遍重视,成为许多国家大力推广和发展的优选建筑材料。我国已经成为生产加气混凝土的大国,同时也成为独立门类的新兴工业,生产原料来源广泛,特别是使用粉煤灰为原料,即能综合利用工业废渣,治理环境污染,不破坏耕地,生产的加气混凝土砌块,是一种替代实心粘土砖理想的墙体材料,可以满足国家建设部提出的建筑节能达到50%的建筑标准要求,可以推动墙体材料的改新,在使得带来严重危害的工业废渣粉煤灰得到综合治理和利用的同时,能够享受墙改和税收等多项政策优惠,从而获得较好的环境、社会和经济效益,具有广阔的市场发展前景。

二、加气混凝土生产工艺

  加气混凝土可以根据原材料类别、品质、设备的工艺特征等,采用不同的工艺进行生产。一般情况下,将粉煤灰或硅砂、矿渣加水磨成浆料,加粉状石灰、适量水泥、石膏和发泡剂、稳泡剂经搅拌注入模框内,静养发泡固化后,切割成各种规格砌块或板材,由蒸养车送入蒸压釜内,经高温高压蒸气养护形成多孔轻质的混凝土制品。
  年产2万m3~10万m3加气混凝土蒸养生产工艺流程(如顶图)

三、生产设备装备—加气混凝土设备、加气混凝土砌块设备

  加气混凝土设备的选型和数量根据工艺设计方案而确定,由于加气混凝土生产工艺不同,形成体现工艺特点的不同装备技术。这些技术特点,都体现在切割机组上。它涉及到浇注形式、模具、小车构造、坯体的运送、脱模、切割、码架、进釜的方式等设备都大同小异。

年产2万m3加气混凝土主要工艺设备配置一览表

设备名称

规格型号

数量

搅拌机

4.2m3

1台

搅拌浇注机

4.2m3

1台

模框

4.15m×1.24m

10个

模底

4.2m×1.24m

20个

蒸养车

3.05m×1.2m

10辆

单梁单勾行车

Q=5T

1台

双勾双速行车

Q=5T MD电动葫辘

1台

吊具

专用

1架

立柱支杆

专用

40根

球磨机

Ø900×2100(mm)

1台

蒸压釜

Ø2×21m

1条

蒸气锅炉

4t/h 1.6MPa

1台

泥浆泵

50LXLZJ-40-2

1台

年产5万m3加气混凝土主要工艺设备配置一览表

设备名称

规格型号

数量

搅拌机

4.2m3

1台

搅拌浇注机

4.2m3

1台

蒸养车

3.05m×1.2m

30辆

模框

4.15m×1.24m

10个

模底

4.2m×1.24m

50个

单梁单勾行车

Q=5T

1台

双勾双速行车

Q=5T MD电动葫辘

1台

吊具

专用

2架

立柱支杆

专用

120根

蒸压釜

Ø2×21m

3条

斗式提升机

专用

1台

球磨机

Ø1200×4500(mm)

1台

蒸气锅炉

4t/h 1.6MPa

1台

移动式卷扬机

3T

3台

切割机

JQF-4×1.2-7.5

1台

铝粉搅拌机

0.04m3

1台

斗式上料车

专用

1台

泥浆泵

50LXLZJ-40-2

1台

年产10万m3加气混凝土主要工艺设备配置一览表

设备名称

规格型号

数量

鄂式破碎机

250mm×400mm

1台

搅拌机

4.2m3

1台

搅拌浇注机

4.2m3

1台

模框

4.15m×1.24m

30个

模底

4.2m×1.24m

100个

蒸养车

3.05m×1.2m

50辆

单梁单勾行车

Q=5T

1台

双勾双速行车

Q=5T MD电动葫辘

1台

吊具

专用

2架

立柱支杆

专用

200根

蒸压釜

Ø2×30m

4条

斗式提升机

专用

1台

球磨机

Ø1200×4500(mm)

1台

蒸气锅炉

8t/h 1.6MPa

1台

移动式卷扬机

3T

6台

切割机

JQF-4×1.2-7.5

1台

泥浆泵

50LXLZJ-40-2

2台

铝粉搅拌机

0.04m3

1台

斗式上料车

专用

1台

料浆贮罐

20 m3

2个

制浆罐

6 m3

1个

料仓

60 m3

2个

电动摆渡车

4.5×2.5m

1辆

计量罐

2 m3

2个

螺旋输送机

LSJ250×4000

2台

四、主要加气混凝土砌块设备简介

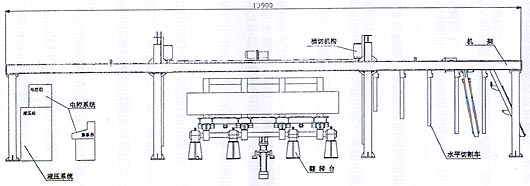

1、加气混凝土切割机
  切割机是加气混凝土生产中的核心设备,我公司在广泛听取专家,客户的意见和建议的基础上,根据原地翻转切割机的原理,认真消化吸收国内外先进技术,扬长避短、集思广益、攻克难关、大胆创新,自主设计制造的拥有多项优点的切割机新机型—JQF-4×1.2-7.5型新一代加气混凝土******切割机。该机集机械、液压、自动控制于一体、整机结构紧凑、功能集中、占有空间小。全部切割过程包括水平切割、垂直切割、均在翻转机架上完成,并能实现******六面切割。因切割后坯体翻转回水平状态,进釜蒸养后,砌块切缝处不会粘连也没有硬废料。横切采用双向摆动,能切割任意规格的砌块和板材。该机操作简便,安全可靠,切割精度高,维修简便,切割后的废料均可再利用。该设备技术指标达到3JC/T921-2003《蒸压加气混凝土切割机》标准要求。

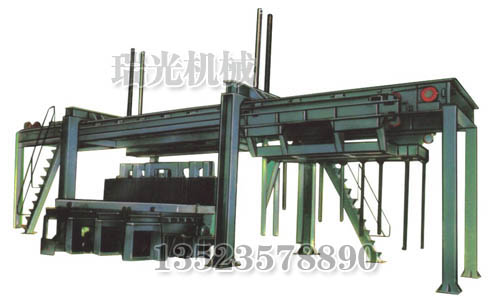

加气混凝土砌块设备 -JQF型地面翻转切割机

JQF型加气混凝土切割机,模切采用施转切割,并增加钢丝摆动装置,减少“双眼皮”及崩坯现象。

规格

切割前毛坯
(mm)

切割周期
(约)

切割能力
(m3/年)

切割精度
(mm)

总功率
(KW)

设备外型尺寸
(mm)

JQF-4×1.2

4060×1250×640

6分钟/模

5万以上

六面切割<±2

23.5

13900×4000~
4300×3500~3800

2、鄂式破碎机
  该机是把块状生石灰经鄂式破碎机加工成一定的粉状,是加气混凝土的首要设备。

型号

进料口尺寸(mm)

较大进料粒(mm)

排料口调整范围

PE250×400

250×400

<210

20-60

处理能力(t/h)

偏心轴转速(r/min)

电动机功率(KW)

重量(不包括电机)(t)

3-13

290

Y15-4

2.8

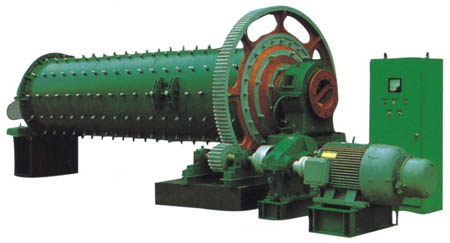

3、球磨机
  该机是把已破碎好的块状生石灰加入球磨机再次加工一定目数的专用设备。

规格

旋转 球磨
方向 方法

简体
直径
mm)

简体
长度
mm)

给料
粒度
mm)

排料
粒度
mm)

介质
装入量
t)

生产
能力
t/h

设备
重量
t)

电动机

外形尺寸

型号

功率
KW)

转速
r/min

Ø1200
×4500

左、右
干式
格子

1200

4500

≤25

0.074

5

1.4

14.1

YR
250M-6

55

970

10190×3104×2830

Ø1500
×5700

左、右
干式
格子

1500

5700

≤20

0.06-
0.08

11

3.5

21.5

JR
127-8

130

730

10310×3630×2990

Ø1830
×6400

左、右
干式
格子

1830

6400

≤25

0.06-
0.08

18.5

6

34.6

JR137-8

210

730

11533×4685×3750

Ø1830
×7000

左、右
干式
格子

1830

7000

≤30

0.074

21

6-7

36

JR138-8

245

730

12320×4690×3750

4、JJB搅拌浇注机、JSJ砂浆搅拌机、JZW涡流制浆机
  搅拌浇注车浇注形式分为移动式(配动力20.7KW)和固定式(配动力18.5KW)两种浇注方式。搅拌采用螺旋式搅拌,使固料与料浆在短时间充分混合。砂浆搅拌机(配动力7.5KW)、涡流制浆机(配动力7.5KW)根据用户的原料不同,设备的配置也不同,进行合理配置。

JJB搅拌浇注机                              JSJ砂浆搅拌机                        JZW涡流制浆机

5、铝粉搅拌机
  叶片高速运转,将铝粉与水充分混合,为配料作好准备。

6、JD吊具及模具
  吊具和模具是生产加气混凝土必须配置的配套装备,可循环投入使用。吊具分自动和普通两种,与双梁双勾行车配套,用于脱模、吊运坯体等。

7、模底板:四边选用方钢结构焊接而成,上铺8mm厚钢板加强钢性,防止变形损坏坯体。
  模框:分活动式和整体式两种。侧板双层中空起保温作用,内侧板选用10mm厚钢板焊接而成,增加其钢性,防止变形,延长使用周期。规格(切割前毛坯尺寸):4.15m×1.24m×0.65m
  蒸养车:选用方钢焊接而成,与模底板、模框配套组合,运行平稳轻便。轨距:600mm

8、立柱支架
  用于模底板上、下码垛,结构采用矩形结构,增强了上下层的稳定性,防止对坯体损伤。

9、摆渡车
  输送模具及成品。行走速度24m/min,轨距2445mm,配动力2.2KW。

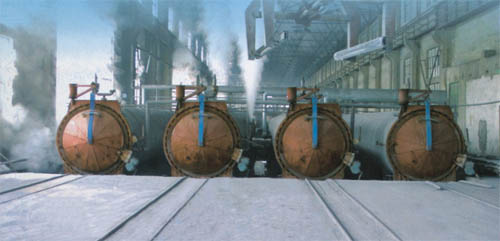

10、蒸压釜
  蒸压釜又称蒸养釜,是一种体积庞大、重量较重的大型压力容器。蒸压釜用途十分广泛,大量应用于加气混凝土砌块、混凝土管桩、灰砂砖、煤灰砖、微孔硅酸钙板、保温石棉板、高强度石膏等建筑材料的蒸压养护。同时还广泛适用于橡胶制品、木材干燥和防腐处理、重金属冶炼、耐火砖侵油渗煤、符合玻璃蒸养、化纤产品高压处理、食品罐头高温高压处理、纸浆蒸煮、电缆硫化、渔网定型以及化工、医药、航空航天工业等需压力蒸养生产工艺过程的生产项目。

11、锅炉
  蒸汽锅炉是指燃料燃烧的煤,煤炭热量经转化后,产生蒸汽但并不是所有的热量全部有效转化,有一部分无工消耗,这样就存在效率问题,一般大的锅炉效率高些,60—80%之间。

 名称

DZH2

DZH4

DZH6

额定蒸发量t/h

2

4

6

额定工作压力MPa

0.7

1.0

1.25

1.25

1.6

2.5

1.25

额定蒸汽温度

170

184

194

194

206

226

194

给水温度

20

20

20

20

20

20

20

炉排面积m3

3

3

3

4.2

4.2

4.2

7.66




对流m2

68.78

106.2

149.46

辐射m2

12.2

20.08

省煤器m2

34.75

86.4

较大件运输尺寸m

4.59×2.3×2.98

5.12×2.8×3.12

7.04×2.85×3.1

较大件运输量T

12.7

12.9

13.45

18.2

19.6

21.4

24.53

12、单梁单勾行车、双勾双速行车
  本机是加气混凝土吊装时的必备设备。

13、其它设备
  (1)石灰、水泥计量罐
  (2)料浆计量罐
  (3)螺旋输送器等其它设备与工艺配套制作。

14、料仓、非标部件等
  本公司为用户服务根据工艺安排,现场规划,制作安装。
